  • 产品名称:II型螺旋板式换热器
  • 产品分类:二型螺旋板式换热器(可拆)
  • 产品型号:
  • 产品尺寸:
  • 0
点击咨询

螺旋板式换热器简介


螺旋板式换热器是近于理想的换热设备,介质在换热器内为全逆流流动,两种介质可得到相同的流动特征适用于气-气、气-一液、液-液的对流传热,蒸汽冷凝和液体蒸发传热。目前,该产品的应用非常广泛。同时,我公司开发的锥底螺旋板式换热器解决了通道污塞的情况,填补了国内空白。

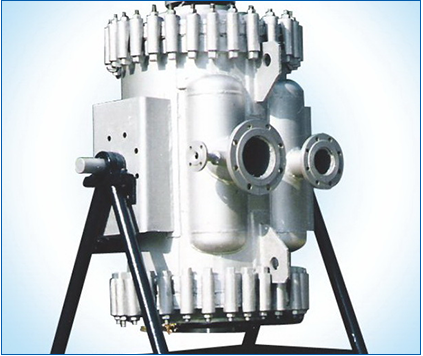

Ⅱ型螺旋板式换热器

Ⅱ型螺旋板式换热器产品特点:

传热效率高:总传热效率系数最高达到2900w/m、℃,其传热效率比列管式换热器提高30%~50%

不宜污塞:介质走单通道,它的允许速度可以比其它类型的换热器高,污垢不易沉积,通道内有自身清洗作用,污垢很容易被冲洗掉。

操作稳定:具有两个较长的均匀通道,介质可进行均匀加热和冷却,能精确控制出口温度。

回收低温热能:两种传热介质可进行全逆流热交换。适于小温差传热,回收低温热能。

热损失少:结构紧凑、体积小。外表面积小,接近常温流体外边缘通道流出(入),不需保温

结构可靠:两通道均匀焊接密封,保证了两热交换介质不混合。

价格低廉:材料利用率高。以板代管,成本低。采用卷板,保证质量。


Ⅱ型螺旋板式换热器工作原理说明:

螺旋通道两端面扳边交错焊接封闭,端面密封采用顶盖加垫片的密封结构;两通道容易进行机楲清洗主要用于气-液,液-液的热交换;尤其适用于比较脏、易结垢的介质。


螺旋板式换热器



该螺旋板式换热器产品样本根据用户及设备单位的意见,增加了有效面积、接管高度、斜管长度、支座高度四个数据,为用户设备安装,设计单位设计选型提供了方便,填补了国内其它同类产品的空白。



Ⅱ型螺旋板式换热器使用说明:

1、设备安装,应请熟悉该系統工艺的工程技术人员指导,按照本说明书和产品质量证明书及其系统工艺特点,

确定安装工艺方案。在安装中,应考虑尽量利用管道的走向吸收热膨胀,并且安装要水平、对正,不能产生

附加应力,以免对设备造成不利影响。管道联接应使两流程完全逆流状态,以提高传热效果。

2、安装之前应清洗管道系统,不得有泥砂、杂物等存留其中;检査换热器在运输中是否损坏,是否有大杂物落

入管口中。

3、设备安装完毕,设备与系统应进行水压试验。

4、水压试验完毕,应对设备进行保温。

5、循环必须软化或加药处理。(按低压锅炉水质标准GB1576-96),由于水处理不当造成结垢,可用化学滑洗

除垢。

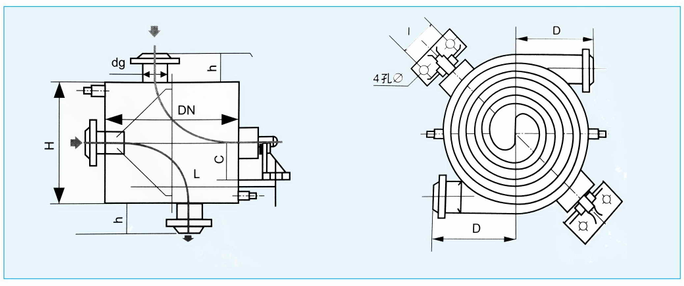

螺旋板式换热器示意图

▲设备安装示意图




螺旋板式换热器的安装、使用与维护:

1、安装:螺旋板式换热器应按设计图纸安装联接。基础应是专门设计的强度较高的混凝土基础。周围应留有足够的空间,以便使用和检修,地下应设有地漏排水道。

2、使用:使用中不得超出设计的压力和温度。运行之前应先用清水冲洗换热器流道。在液体介质进口之前应设有过滤器,避免带有纤维性物质进入换热器,以免发生换热流道堵塞。

3、维护:在日常使用中要定时检查,停用后要及时清理流道内的残存物质。如换热流道内发生结垢或堵塞,可用蒸汽吹扫来清理,也可根据结垢的成分用化学碱溶液或酸溶液进行清洗


我公司可根据用户提供的参数和使用条件,为用户选型设计、制造符合用户特殊要求的螺旋板式换热器。
